Задача 0031t

В цепи внутреннее сопротивление источника питания равно Rвт, а напряжение между точками а и b при замкнутых выключателях Uab. Построить кривые изменения напряжения Uab и мощности потребителей Р в зависимости от тока I при: а) замкнутом выключателе В1; б) замкнутых выключателях В1, В2; в) замкнутых выключателях В1, В2, В3. Значение сопротивления R задано.
Uab(∞) = 100 B; R = 8 Ом; Rвт = 0,5 Ом.

Решение

Задача 0032t

В цепи внутреннее сопротивление источника питания равно Rвт, а напряжение между точками а и b при замкнутых выключателях Uab. Построить кривые изменения напряжения Uab и мощности потребителей Р в зависимости от тока I при: а) замкнутом выключателе В1; б) замкнутых выключателях В1, В2; в) замкнутых выключателях В1, В2, В3. Значение сопротивления R задано.
Uab0 = 110 B; R = 10 Ом; Rвт = 1 Ом.

Решение

Задача 0033t

В цепи внутреннее сопротивление источника питания равно Rвт, а напряжение между точками а и b при замкнутых выключателях Uab. Построить кривые изменения напряжения Uab и мощности потребителей Р в зависимости от тока I при: а) замкнутом выключателе В1; б) замкнутых выключателях В1, В2; в) замкнутых выключателях В1, В2, В3. Значение сопротивления R задано.
Uab(∞) = 120 B; R = 12 Ом; Rвт = 0,5 Ом.

Решение

Задача 0034t

В цепи внутреннее сопротивление источника питания равно Rвт, а напряжение между точками а и b при замкнутых выключателях Uab. Построить кривые изменения напряжения Uab и мощности потребителей Р в зависимости от тока I при: а) замкнутом выключателе В1; б) замкнутых выключателях В1, В2; в) замкнутых выключателях В1, В2, В3. Значение сопротивления R задано.
Uab(∞) = 80 B; R = 6 Ом; Rвт = 1 Ом.

Решение

Задача 0035t

В цепи внутреннее сопротивление источника питания равно Rвт, а напряжение между точками а и b при замкнутых выключателях Uab. Построить кривые изменения напряжения Uab и мощности потребителей Р в зависимости от тока I при: а) замкнутом выключателе В1; б) замкнутых выключателях В1, В2; в) замкнутых выключателях В1, В2, В3. Значение сопротивления R задано.
Uab(∞) = 90 B; R = 8 Ом; Rвт = 0,8 Ом.

Решение

Задача 0036t

В цепи внутреннее сопротивление источника питания равно Rвт, а напряжение между точками а и b при замкнутых выключателях Uab. Построить кривые изменения напряжения Uab и мощности потребителей Р в зависимости от тока I при: а) замкнутом выключателе В1; б) замкнутых выключателях В1, В2; в) замкнутых выключателях В1, В2, В3. Значение сопротивления R задано.
Uab(∞) = 100 B; R = 10 Ом; Rвт = 1 Ом.

Решение

Задача 0037t

В цепи внутреннее сопротивление источника питания равно Rвт, а напряжение между точками а и b при замкнутых выключателях Uab. Построить кривые изменения напряжения Uab и мощности потребителей Р в зависимости от тока I при: а) замкнутом выключателе В1; б) замкнутых выключателях В1, В2; в) замкнутых выключателях В1, В2, В3. Значение сопротивления R задано.
Uab(∞) = 60 B; R = 4 Ом; Rвт = 0,6 Ом.

Решение

Задача 0038t

В цепи внутреннее сопротивление источника питания равно Rвт, а напряжение между точками а и b при замкнутых выключателях Uab. Построить кривые изменения напряжения Uab и мощности потребителей Р в зависимости от тока I при: а) замкнутом выключателе В1; б) замкнутых выключателях В1, В2; в) замкнутых выключателях В1, В2, В3. Значение сопротивления R задано.
Uab(∞) = 70 B; R = 5 Ом; Rвт = 1 Ом.

Решение

Задача 0039t

В цепи внутреннее сопротивление источника питания равно Rвт, а напряжение между точками а и b при замкнутых выключателях Uab. Построить кривые изменения напряжения Uab и мощности потребителей Р в зависимости от тока I при: а) замкнутом выключателе В1; б) замкнутых выключателях В1, В2; в) замкнутых выключателях В1, В2, В3. Значение сопротивления R задано.
Uab(∞) = 100 B; R = 6 Ом; Rвт = 0,6 Ом.

Решение

Задача 0040t

В цепи внутреннее сопротивление источника питания равно Rвт, а напряжение между точками а и b при замкнутых выключателях Uab. Построить кривые изменения напряжения Uab и мощности потребителей Р в зависимости от тока I при: а) замкнутом выключателе В1; б) замкнутых выключателях В1, В2; в) замкнутых выключателях В1, В2, В3. Значение сопротивления R задано.
Uab(∞) = 80 B; R = 8 Ом; Rвт = 0,8 Ом.

Решение

Задача 0081t

В цепи ЭДС источника питания Е = 12 В, сопротивления R1, R2, R3, R4, R5, внутреннее сопротивление источника Rвт. Определить токи в ветвях цепи двумя способами: а) преобразованием звезды сопротивлений R1, R2, R3 в эквивалентный треугольник; б) преобразованием одного из треугольников сопротивлений (R4, R2, R1) или (R5, R3, R1) в эквивалентную звезду.
Е = 12 В; Rвт = 0,5 Ом; R1 = 1,5 Ом; R2 = 1,5 Ом; R3 = 4,5 Ом; R4 = 6 Ом; R5 = 3 Ом.

Решение

Задача 0082t

В цепи ЭДС источника питания Е = 12 В, сопротивления R1, R2, R3, R4, R5, внутреннее сопротивление источника Rвт. Определить токи в ветвях цепи двумя способами: а) преобразованием звезды сопротивлений R1, R2, R3 в эквивалентный треугольник; б) преобразованием одного из треугольников сопротивлений (R4, R2, R1) или (R5, R3, R1) в эквивалентную звезду.
Е = 12 В; Rвт = 0,5 Ом; R1 = 1,5 Ом; R2 = 1,5 Ом; R3 = 3 Ом; R4 = 6 Ом; R5 = 3 Ом.

Решение

Задача 0083t

В цепи ЭДС источника питания Е = 12 В, сопротивления R1, R2, R3, R4, R5, внутреннее сопротивление источника Rвт. Определить токи в ветвях цепи двумя способами: а) преобразованием звезды сопротивлений R1, R2, R3 в эквивалентный треугольник; б) преобразованием одного из треугольников сопротивлений (R4, R2, R1) или (R5, R3, R1) в эквивалентную звезду.
Е = 12 В; Rвт = 0,5 Ом; R1 = 1,5 Ом; R2 = 3 Ом; R3 = 4,5 Ом; R4 = 6 Ом; R5 = 3 Ом.

Решение

Задача 0084t

В цепи ЭДС источника питания Е = 12 В, сопротивления R1, R2, R3, R4, R5, внутреннее сопротивление источника Rвт. Определить токи в ветвях цепи двумя способами: а) преобразованием звезды сопротивлений R1, R2, R3 в эквивалентный треугольник; б) преобразованием одного из треугольников сопротивлений (R4, R2, R1) или (R5, R3, R1) в эквивалентную звезду.
Е = 12 В; Rвт = 0,5 Ом; R1 = 3 Ом; R2 = 3 Ом; R3 = 3 Ом; R4 = 6 Ом; R5 = 3 Ом.

Решение

Задача 0085t

В цепи ЭДС источника питания Е = 12 В, сопротивления R1, R2, R3, R4, R5, внутреннее сопротивление источника Rвт. Определить токи в ветвях цепи двумя способами: а) преобразованием звезды сопротивлений R1, R2, R3 в эквивалентный треугольник; б) преобразованием одного из треугольников сопротивлений (R4, R2, R1) или (R5, R3, R1) в эквивалентную звезду.
Е = 12 В; Rвт = 0,5 Ом; R1 = 3 Ом; R2 = 3 Ом; R3 = 4,5 Ом; R4 = 6 Ом; R5 = 3 Ом.

Решение

Задача 0086t

В цепи ЭДС источника питания Е = 12 В, сопротивления R1, R2, R3, R4, R5, внутреннее сопротивление источника Rвт. Определить токи в ветвях цепи двумя способами: а) преобразованием звезды сопротивлений R1, R2, R3 в эквивалентный треугольник; б) преобразованием одного из треугольников сопротивлений (R4, R2, R1) или (R5, R3, R1) в эквивалентную звезду.
Е = 12 В; Rвт = 1 Ом; R1 = 3 Ом; R2 = 4,5 Ом; R3 = 3 Ом; R4 = 9 Ом; R5 = 6 Ом.

Решение

Задача 0087t

В цепи ЭДС источника питания Е = 12 В, сопротивления R1, R2, R3, R4, R5, внутреннее сопротивление источника Rвт. Определить токи в ветвях цепи двумя способами: а) преобразованием звезды сопротивлений R1, R2, R3 в эквивалентный треугольник; б) преобразованием одного из треугольников сопротивлений (R4, R2, R1) или (R5, R3, R1) в эквивалентную звезду.
Е = 12 В; Rвт = 1 Ом; R1 = 4,5 Ом; R2 = 4,5 Ом; R3 = 4,5 Ом; R4 = 9 Ом; R5 = 6 Ом.

Решение

Задача 0088t

В цепи ЭДС источника питания Е = 12 В, сопротивления R1, R2, R3, R4, R5, внутреннее сопротивление источника Rвт. Определить токи в ветвях цепи двумя способами: а) преобразованием звезды сопротивлений R1, R2, R3 в эквивалентный треугольник; б) преобразованием одного из треугольников сопротивлений (R4, R2, R1) или (R5, R3, R1) в эквивалентную звезду.
Е = 12 В; Rвт = 1 Ом; R1 = 4,5 Ом; R2 = 4,5 Ом; R3 = 3 Ом; R4 = 9 Ом; R5 = 6 Ом.

Решение

Задача 0089t

В цепи ЭДС источника питания Е = 12 В, сопротивления R1, R2, R3, R4, R5, внутреннее сопротивление источника Rвт. Определить токи в ветвях цепи двумя способами: а) преобразованием звезды сопротивлений R1, R2, R3 в эквивалентный треугольник; б) преобразованием одного из треугольников сопротивлений (R4, R2, R1) или (R5, R3, R1) в эквивалентную звезду.
Е = 12 В; Rвт = 1 Ом; R1 = 4,5 Ом; R2 = 1,5 Ом; R3 = 4,5 Ом; R4 = 9 Ом; R5 = 6 Ом.

Решение

Задача 0090t

В цепи ЭДС источника питания Е = 12 В, сопротивления R1, R2, R3, R4, R5, внутреннее сопротивление источника Rвт. Определить токи в ветвях цепи двумя способами: а) преобразованием звезды сопротивлений R1, R2, R3 в эквивалентный треугольник; б) преобразованием одного из треугольников сопротивлений (R4, R2, R1) или (R5, R3, R1) в эквивалентную звезду.
Е = 12 В; Rвт = 1 Ом; R1 = 4,5 Ом; R2 = 1,5 Ом; R3 = 3 Ом; R4 = 9 Ом; R5 = 6 Ом.

Решение

Задача 0091t

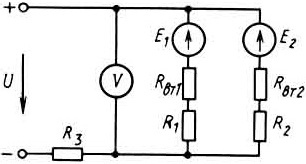

Цепь присоединена к сети с постоянным напряжением U, ЭДС к внутренние сопротивления источников питания в цепи равны: Е1 = 100 В, Rвт1 = 0,5 Ом, Е2 = 90 В, Rвт2 = 0,2 Ом. Значения сопротивлений в ветвях цепи R1, R2, R3 даны в таблице. Определить показание вольтметра, токи в ветвях и составить баланс мощностей.
U = 115 B; R1 = 1 Ом; R2 = 1 Ом; R3 = 0,5 Ом.

Решение

Задача 0092t

Цепь присоединена к сети с постоянным напряжением U, ЭДС к внутренние сопротивления источников питания в цепи равны: Е1 = 100 В, Rвт1 = 0,5 Ом, Е2 = 90 В, Rвт2 = 0,2 Ом. Значения сопротивлений в ветвях цепи R1, R2, R3 даны в таблице. Определить показание вольтметра, токи в ветвях и составить баланс мощностей.
U = 120 B; R1 = 1,5 Ом; R2 = 1,5 Ом; R3 = 0,5 Ом.

Решение

Задача 0093t

Цепь присоединена к сети с постоянным напряжением U, ЭДС к внутренние сопротивления источников питания в цепи равны: Е1 = 100 В, Rвт1 = 0,5 Ом, Е2 = 90 В, Rвт2 = 0,2 Ом. Значения сопротивлений в ветвях цепи R1, R2, R3 даны в таблице. Определить показание вольтметра, токи в ветвях и составить баланс мощностей.
U = 125 B; R1 = 2 Ом; R2 = 1,5 Ом; R3 = 0,5 Ом.

Решение

Задача 0094t

Цепь присоединена к сети с постоянным напряжением U, ЭДС к внутренние сопротивления источников питания в цепи равны: Е1 = 100 В, Rвт1 = 0,5 Ом, Е2 = 90 В, Rвт2 = 0,2 Ом. Значения сопротивлений в ветвях цепи R1, R2, R3 даны в таблице. Определить показание вольтметра, токи в ветвях и составить баланс мощностей.
U = 115 B; R1 = 2 Ом; R2 = 1,5 Ом; R3 = 0,5 Ом.

Решение

Задача 0095t

Цепь присоединена к сети с постоянным напряжением U, ЭДС к внутренние сопротивления источников питания в цепи равны: Е1 = 100 В, Rвт1 = 0,5 Ом, Е2 = 90 В, Rвт2 = 0,2 Ом. Значения сопротивлений в ветвях цепи R1, R2, R3 даны в таблице. Определить показание вольтметра, токи в ветвях и составить баланс мощностей.
U = 120 B; R1 = 2 Ом; R2 = 1 Ом; R3 = 0,5 Ом.

Решение

Задача 0096t

Цепь присоединена к сети с постоянным напряжением U, ЭДС к внутренние сопротивления источников питания в цепи равны: Е1 = 100 В, Rвт1 = 0,5 Ом, Е2 = 90 В, Rвт2 = 0,2 Ом. Значения сопротивлений в ветвях цепи R1, R2, R3 даны в таблице. Определить показание вольтметра, токи в ветвях и составить баланс мощностей.
U = 125 B; R1 = 1,5 Ом; R2 = 1,5 Ом; R3 = 1 Ом.

Решение

Задача 0097t

Цепь присоединена к сети с постоянным напряжением U, ЭДС к внутренние сопротивления источников питания в цепи равны: Е1 = 100 В, Rвт1 = 0,5 Ом, Е2 = 90 В, Rвт2 = 0,2 Ом. Значения сопротивлений в ветвях цепи R1, R2, R3 даны в таблице. Определить показание вольтметра, токи в ветвях и составить баланс мощностей.
U = 115 B; R1 = 2 Ом; R2 = 1 Ом; R3 = 1 Ом.

Решение

Задача 0098t

Цепь присоединена к сети с постоянным напряжением U, ЭДС к внутренние сопротивления источников питания в цепи равны: Е1 = 100 В, Rвт1 = 0,5 Ом, Е2 = 90 В, Rвт2 = 0,2 Ом. Значения сопротивлений в ветвях цепи R1, R2, R3 даны в таблице. Определить показание вольтметра, токи в ветвях и составить баланс мощностей.
U = 120 B; R1 = 1 Ом; R2 = 1,5 Ом; R3 = 1 Ом.

Решение

Задача 0099t

Цепь присоединена к сети с постоянным напряжением U, ЭДС к внутренние сопротивления источников питания в цепи равны: Е1 = 100 В, Rвт1 = 0,5 Ом, Е2 = 90 В, Rвт2 = 0,2 Ом. Значения сопротивлений в ветвях цепи R1, R2, R3 даны в таблице. Определить показание вольтметра, токи в ветвях и составить баланс мощностей.
U = 125 B; R1 = 2,5 Ом; R2 = 1 Ом; R3 = 0,5 Ом.

Решение

Задача 0100t

Цепь присоединена к сети с постоянным напряжением U, ЭДС к внутренние сопротивления источников питания в цепи равны: Е1 = 100 В, Rвт1 = 0,5 Ом, Е2 = 90 В, Rвт2 = 0,2 Ом. Значения сопротивлений в ветвях цепи R1, R2, R3 даны в таблице. Определить показание вольтметра, токи в ветвях и составить баланс мощностей.
U = 125 B; R1 = 2 Ом; R2 = 1 Ом; R3 = 1 Ом.

Решение

Задача 0101t

В цепи ЭДС источников питания равны Е1, Е2, Е3 и внутренние сопротивления Rвт1=0,1 Ом, Rвт2=0,2 Ом, Rвт3=0,3 Ом. Отдельные ветви цепи могут быть разомкнуты с помощью выключателей В1–В6. Сопротивления в пассивных ветвях R1=1,5 Ом, R2=2 Ом, R3=2,5 Ом, R4=2 Ом, R5=R6=R7=R8=3 Ом. Определить по методу непосредственного применения законов Кирхгофа токи в ветвях цепи и режимы работы источников энергии. Составить баланс мощностей.
Е1=110 B; Е2=90 B; Е3=116 B.
Разомкнуты ключи: B4, B5, B6.

Решение

Задача 0102t

В цепи ЭДС источников питания равны Е1, Е2, Е3 и внутренние сопротивления Rвт1=0,1 Ом, Rвт2=0,2 Ом, Rвт3=0,3 Ом. Отдельные ветви цепи могут быть разомкнуты с помощью выключателей В1–В6. Сопротивления в пассивных ветвях R1=1,5 Ом, R2=2 Ом, R3=2,5 Ом, R4=2 Ом, R5=R6=R7=R8=3 Ом. Определить по методу непосредственного применения законов Кирхгофа токи в ветвях цепи и режимы работы источников энергии. Составить баланс мощностей.
Е1=110 B; Е2=90 B; Е3=115 B.
Разомкнуты ключи: B2, B5, B6.

Решение

Задача 0103t

В цепи ЭДС источников питания равны Е1, Е2, Е3 и внутренние сопротивления Rвт1=0,1 Ом, Rвт2=0,2 Ом, Rвт3=0,3 Ом. Отдельные ветви цепи могут быть разомкнуты с помощью выключателей В1–В6. Сопротивления в пассивных ветвях R1=1,5 Ом, R2=2 Ом, R3=2,5 Ом, R4=2 Ом, R5=R6=R7=R8=3 Ом. Определить по методу непосредственного применения законов Кирхгофа токи в ветвях цепи и режимы работы источников энергии. Составить баланс мощностей.
Е1=110 B; Е2=90 B; Е3=114 B.
Разомкнуты ключи: B2, B4, B5.

Решение

Задача 0104t

В цепи ЭДС источников питания равны Е1, Е2, Е3 и внутренние сопротивления Rвт1=0,1 Ом, Rвт2=0,2 Ом, Rвт3=0,3 Ом. Отдельные ветви цепи могут быть разомкнуты с помощью выключателей В1–В6. Сопротивления в пассивных ветвях R1=1,5 Ом, R2=2 Ом, R3=2,5 Ом, R4=2 Ом, R5=R6=R7=R8=3 Ом. Определить по методу непосредственного применения законов Кирхгофа токи в ветвях цепи и режимы работы источников энергии. Составить баланс мощностей.
Е1=220 B; Е2=190 B; Е3=208 B.
Разомкнуты ключи: B1, B4, B6.

Решение

Задача 0105t

В цепи ЭДС источников питания равны Е1, Е2, Е3 и внутренние сопротивления Rвт1=0,1 Ом, Rвт2=0,2 Ом, Rвт3=0,3 Ом. Отдельные ветви цепи могут быть разомкнуты с помощью выключателей В1–В6. Сопротивления в пассивных ветвях R1=1,5 Ом, R2=2 Ом, R3=2,5 Ом, R4=2 Ом, R5=R6=R7=R8=3 Ом. Определить по методу непосредственного применения законов Кирхгофа токи в ветвях цепи и режимы работы источников энергии. Составить баланс мощностей.
Е1=220 B; Е2=190 B; Е3=210 B.
Разомкнуты ключи: B2, B6, B1.

Решение

Задача 0106t

В цепи ЭДС источников питания равны Е1, Е2, Е3 и внутренние сопротивления Rвт1=0,1 Ом, Rвт2=0,2 Ом, Rвт3=0,3 Ом. Отдельные ветви цепи могут быть разомкнуты с помощью выключателей В1–В6. Сопротивления в пассивных ветвях R1=1,5 Ом, R2=2 Ом, R3=2,5 Ом, R4=2 Ом, R5=R6=R7=R8=3 Ом. Определить по методу непосредственного применения законов Кирхгофа токи в ветвях цепи и режимы работы источников энергии. Составить баланс мощностей.
Е1=220 B; Е2=190 B; Е3=212 B.
Разомкнуты ключи: B2, B4, B1.

Решение

Задача 0107t

В цепи ЭДС источников питания равны Е1, Е2, Е3 и внутренние сопротивления Rвт1=0,1 Ом, Rвт2=0,2 Ом, Rвт3=0,3 Ом. Отдельные ветви цепи могут быть разомкнуты с помощью выключателей В1–В6. Сопротивления в пассивных ветвях R1=1,5 Ом, R2=2 Ом, R3=2,5 Ом, R4=2 Ом, R5=R6=R7=R8=3 Ом. Определить по методу непосредственного применения законов Кирхгофа токи в ветвях цепи и режимы работы источников энергии. Составить баланс мощностей.
Е1=230 B; Е2=200 B; Е3=216 B.
Разомкнуты ключи: B3, B4, B6.

Решение

Задача 0108t

В цепи ЭДС источников питания равны Е1, Е2, Е3 и внутренние сопротивления Rвт1=0,1 Ом, Rвт2=0,2 Ом, Rвт3=0,3 Ом. Отдельные ветви цепи могут быть разомкнуты с помощью выключателей В1–В6. Сопротивления в пассивных ветвях R1=1,5 Ом, R2=2 Ом, R3=2,5 Ом, R4=2 Ом, R5=R6=R7=R8=3 Ом. Определить по методу непосредственного применения законов Кирхгофа токи в ветвях цепи и режимы работы источников энергии. Составить баланс мощностей.
Е1=230 B; Е2=200 B; Е3=218 B.
Разомкнуты ключи: B2, B3, B6.

Решение

Задача 0109t

В цепи ЭДС источников питания равны Е1, Е2, Е3 и внутренние сопротивления Rвт1=0,1 Ом, Rвт2=0,2 Ом, Rвт3=0,3 Ом. Отдельные ветви цепи могут быть разомкнуты с помощью выключателей В1–В6. Сопротивления в пассивных ветвях R1=1,5 Ом, R2=2 Ом, R3=2,5 Ом, R4=2 Ом, R5=R6=R7=R8=3 Ом. Определить по методу непосредственного применения законов Кирхгофа токи в ветвях цепи и режимы работы источников энергии. Составить баланс мощностей.
Е1=230 B; Е2=200 B; Е3=220 B.
Разомкнуты ключи: B2, B3, B4.

Решение

Задача 0110t

В цепи ЭДС источников питания равны Е1, Е2, Е3 и внутренние сопротивления Rвт1=0,1 Ом, Rвт2=0,2 Ом, Rвт3=0,3 Ом. Отдельные ветви цепи могут быть разомкнуты с помощью выключателей В1–В6. Сопротивления в пассивных ветвях R1=1,5 Ом, R2=2 Ом, R3=2,5 Ом, R4=2 Ом, R5=R6=R7=R8=3 Ом. Определить по методу непосредственного применения законов Кирхгофа токи в ветвях цепи и режимы работы источников энергии. Составить баланс мощностей.
Е1=240 B; Е2=210 B; Е3=230 B.
Разомкнуты ключи: B4, B6, B2.

Решение
