Задача 0819t
По данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l
1
= 20 см
S
1
= 3,9 см
2
w
1
= 215
I
1
= 1 A
l
2
= 10 см
S
2
= 4,8 см
2
I
2
= 0,1 A
l
3
= 26 см
S
3
= 4,6 см
2
w
3
= 400
I
3
= 0,2 A
w
4
= 200
I
4
= 0,1 A
Ф
2
= 0
w
2
, Ф
3
— ?

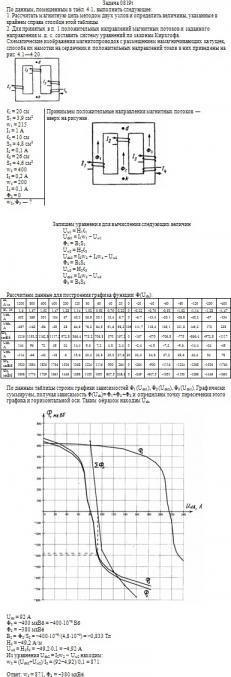

Макет решения задачи 0819t
Ответ:
w
2
= 871, Ф
3
= −380 мкВб
