Задача 0814t
По данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l
1
= 34 см
S
1
= 8,3 см
2
w
1
= 290
I
1
= 0,5 A
l
2
= 13 см
S
2
= 14,2 см
2
w
2
= 155
I
2
= 0,2 A
l
3
= 31 см
S
3
= 6,8 см
2
w
3
= 2000
w
4
= 200
I
4
= 0,1 A
Ф
3
= 98·10
–5
Вб
I
3
, Ф
2
— ?

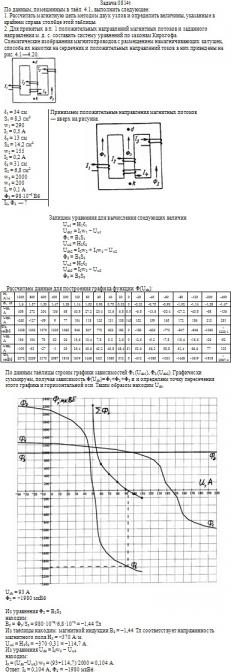

Макет решения задачи 0814t
Ответ:
I
3
= 0,104 А, Ф
2
= −1980 мкВб
