Задача 0812t
По данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l
1
= 14 см
S
1
= 2,07 см
2
w
1
= 100
l
2
= 5 см
S
2
= 1,03 см
2
w
2
= 100
I
2
= 0,2 A
l
3
= 10 см
S
3
= 1,14 см
2
w
3
= 300
I
3
= 0,05 A
w
4
= 46
I
4
= 0,1 A
Ф
1
= 25·10
–5
Вб
I
1
, Ф
2
— ?

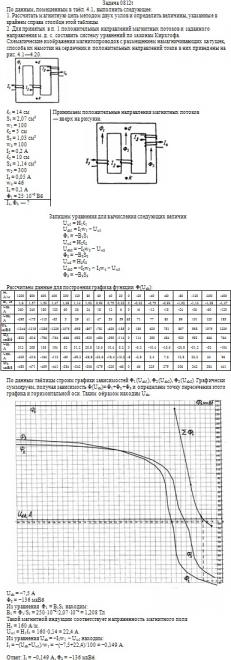

Макет решения задачи 0812t
Ответ:
I
1
= −0,149 A, Ф
2
= −136 мкВб
