Задача 0806t
По данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l
1
= 30 см
S
1
= 4,3 см
2
w
1
= 200
I
1
= 0,15 A
l
2
= 10 см
S
2
= 8 см
2
w
2
= 300
l
3
= 20 см
S
3
= 4,8 см
2
w
3
= 100
I
3
= 0,35 A
w
4
= 50
I
4
= 0,35 A
Ф
2
= 0
I
2
— ?
Ф
1
— ?

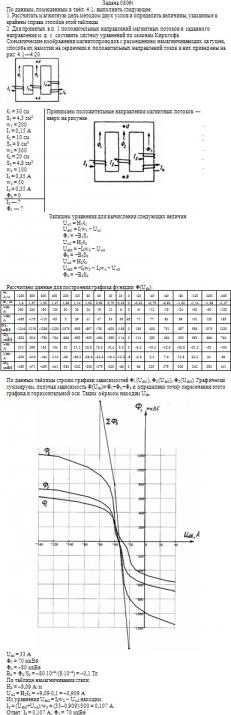

Макет решения задачи 0806t
Ответ:
I
2
= 0,107 А; Ф
1
= 70 мкВб
Формат файла с решением:
doc
Цена:
350 руб.
