Задача 0803t
По данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l
1
= 30 см
S
1
= 8,4 см
2
w
1
= 89
I
1
= 0,73 A
l
2
= 12 см
S
2
= 5,2 см
2
I
2
= 0,1 A
l
3
= 26 см
S
3
= 3 см
2
w
3
= 20
I
3
= 0,4 A
w
4
= 30
I
4
= 0,2 A
Ф
2
= 70 мкВб
Ф
1
— ?
w
2
— ?

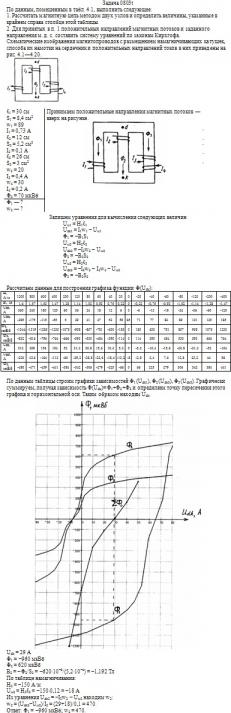

Макет решения задачи 0803t
Ответ:
Ф
1
= −960 мкВб; w
2
= 470
Формат файла с решением:
doc
Цена:
350 руб.
