Задача 0791t
По данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l
1
= 45 см
S
1
= 3,1 см
2
w
1
= 100
I
1
= 0,3 A
l
2
= 14 см
S
2
= 5,3 см
2
w
2
= 390
l
3
= 35 см
S
3
= 7,8 см
2
w
4
= 200
I
4
= 0,15 A
Ф
2
–Ф
1
= 20·10
–5
Вб
I
2
— ?
Ф
2
— ?

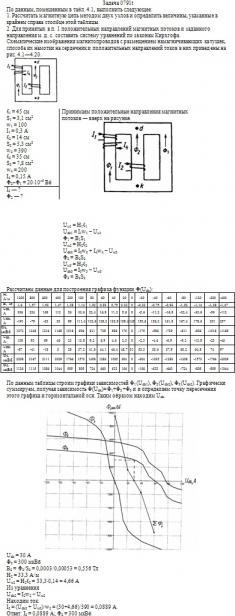

Макет решения задачи 0791t
Ответ:
I
2
= 0,0889 А; Ф
2
= 300 мкВб
