Задача 0783t
По данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l
1
= 70 см
S
1
= 97 см
2
w
1
= 550
I
1
= 0,4 A
l
2
= 35 см
S
2
= 220 см
2
w
2
= 250
I
2
= 1,4 A
l
3
= 70 см
S
3
= 90 см
2
w
4
= 200
I
4
= 0,4 A
l
δ
= 0,57 мм
Ф
2
— ?
Ф
3
— ?

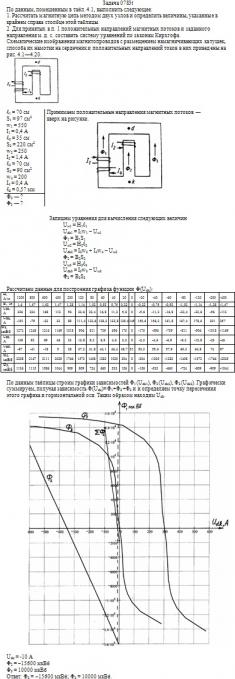

Макет решения задачи 0783t
Ответ:
Ф
2
= –15600 мкВб; Ф
3
= 10000 мкВб
