Задача 0776t
По данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l
1
= 40 см
S
1
= 42 см
2
w
1
= 300
I
1
= 0,4 A
l
2
= 13 см
S
2
= 14 см
2
I
2
= 0,3 A
l
3
= 40 см
S
3
= 15 см
2
w
4
= 60
I
4
= 0,5 A
Ф
2
=Ф
3
w
2
— ?
Ф
3
— ?

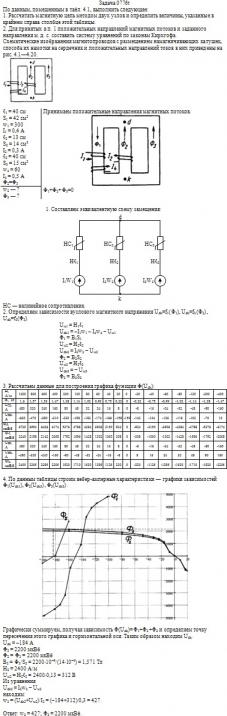

Макет решения задачи 0776t
Ответ:
w
2
= 427; Ф
3
= 2200 мкВб
