Задача 0775t
По данным, помешенным в табл. 4.1, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. Для принятых в п. 1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них приведены на рис. 4.1—4.20.
l
1
= 32 см
S
1
= 14,4 см
2
w
1
= 300
I
1
= 0,75 A
l
2
= 25 см
S
2
= 10,5 см
2
l
3
= 40 см
S
3
= 15 см
2
w
3
= 200
I
3
= 1 A
w
4
= 50
I
4
= 1,5 A
Ф
2
— ?
Ф
3
— ?

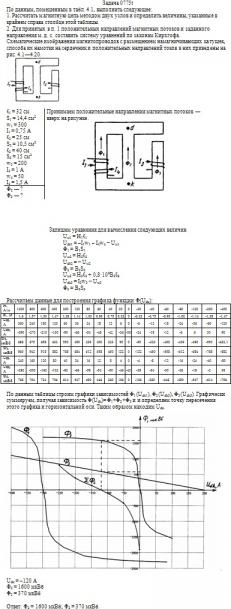

Макет решения задачи 0775t
Ответ:
Ф
2
= 1600 мкВб; Ф
3
= 370 мкВб
