Задача 0599tДля электрической схемы, соответствующей номеру варианта (табл. 1.3) и изображенной на рис. 1.22—1.41, выполнить следующее:
1. на основании законов Кирхгофа составить в общем виде систему уравнений для расчета токов во всех ветвях цепи, записав ее в двух формах: а) дифференциальной; б) символической.
2. Определить комплексы действующих значений токов во всех ветвях, воспользовавшись одним из методов расчета линейных, электрических цепей.
3. по результатам, полученным в п. 2, определить показание ваттметра двумя способами: а) с помощью выражения для комплексов тока и напряжения на ваттметре; б) по формуле UIcosφ. С помощью векторной диаграммы тока и напряжения, на которые реагирует ваттметр, пояснить определение угла φ = φu–φi.
4. Построить топографическую диаграмму, совмещенную с векторной диаграммой токов. При этом потенциал точки а, указанной на схеме, принять равным нулю.
L1 = 6мГн
L3 = 4мГн
С1 = 0,8мкФ
С3 = 0,2мкФ
R2 = 100 Ом
f = 4000 Гц
е'1 = 169cos(ωt–180°) В
е'2 = 0
е"2 = 169cos(ωt) В
е'3 = 169sin(ωt) В
е"3 = 0

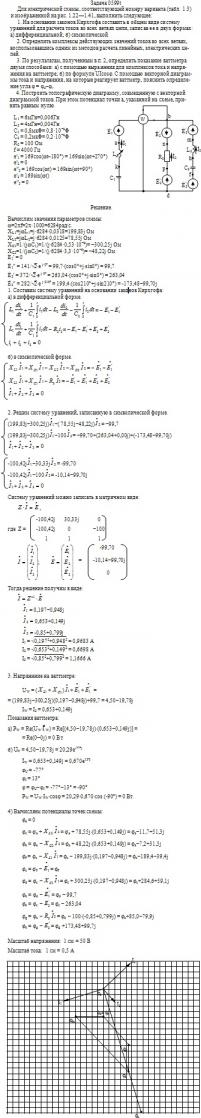

Макет решения задачи 0599t
