Задача 0597tДля электрической схемы, соответствующей номеру варианта (табл. 1.3) и изображенной на рис. 1.22—1.41, выполнить следующее:
1. на основании законов Кирхгофа составить в общем виде систему уравнений для расчета токов во всех ветвях цепи, записав ее в двух формах: а) дифференциальной; б) символической.
2. Определить комплексы действующих значений токов во всех ветвях, воспользовавшись одним из методов расчета линейных, электрических цепей.
3. по результатам, полученным в п. 2, определить показание ваттметра двумя способами: а) с помощью выражения для комплексов тока и напряжения на ваттметре; б) по формуле UIcosφ. С помощью векторной диаграммы тока и напряжения, на которые реагирует ваттметр, пояснить определение угла φ = φu–φi.
4. Построить топографическую диаграмму, совмещенную с векторной диаграммой токов. При этом потенциал точки а, указанной на схеме, принять равным нулю.
L1 = 15,9мГн
L2 = 3,98мГн
С2 = 1,27мкФ
R3 = 100 Ом
f = 1000 Гц
е"1 = 169sin(ωt+180°) В
е'2 = 0
е"2 = 169cos(ωt–90°) В
е'3 = 169sin(ωt+90°) В
е"3 = 0

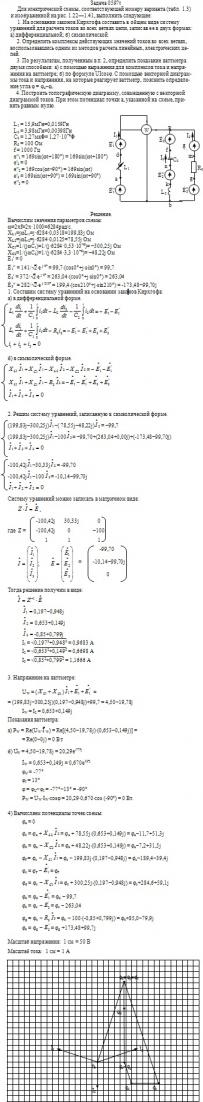

Макет решения задачи 0597t
Ответ:в решении
Формат файла с решением:doc
Цена:350 руб.
