Задача 0587tДля электрической схемы, соответствующей номеру варианта (табл. 1.3) и изображенной на рис. 1.22—1.41, выполнить следующее:
1. на основании законов Кирхгофа составить в общем виде систему уравнений для расчета токов во всех ветвях цепи, записав ее в двух формах: а) дифференциальной; б) символической.
2. Определить комплексы действующих значений токов во всех ветвях, воспользовавшись одним из методов расчета линейных, электрических цепей.
3. по результатам, полученным в п. 2, определить показание ваттметра двумя способами: а) с помощью выражения для комплексов тока и напряжения на ваттметре; б) по формуле UIcosφ. С помощью векторной диаграммы тока и напряжения, на которые реагирует ваттметр, пояснить определение угла φ = φu–φi.
4. Построить топографическую диаграмму, совмещенную с векторной диаграммой токов. При этом потенциал точки а, указанной на схеме, принять равным нулю.
L2 = 4,78мГн
С1 = 5,3мкФ
С2 = 15,9мкФ
R3 = 10 Ом
f = 1000 Гц
е'1 = 99cos(ωt–70°) В
е"1 = 0
е'2 = 179sin(ωt) В
е"2 = 0

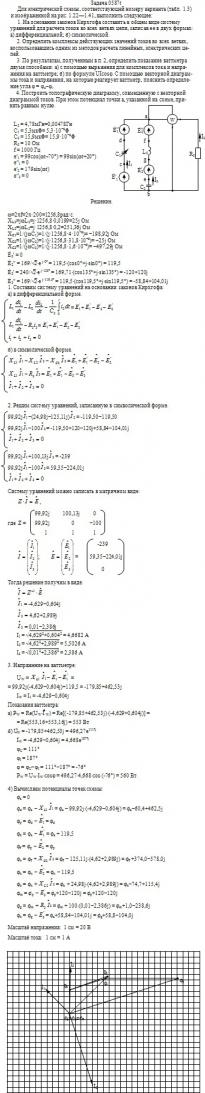

Макет решения задачи 0587t
Ответ:в решении
Формат файла с решением:doc
Цена:350 руб.
