Задача 0580t
Для электрической схемы, соответствующей номеру варианта (табл. 1.3) и изображенной на рис. 1.22—1.41, выполнить следующее:
1. на основании законов Кирхгофа составить в общем виде систему уравнений для расчета токов во всех ветвях цепи, записав ее в двух формах: а) дифференциальной; б) символической.
2. Определить комплексы действующих значений токов во всех ветвях, воспользовавшись одним из методов расчета линейных, электрических цепей.
3. по результатам, полученным в п. 2, определить показание ваттметра двумя способами: а) с помощью выражения для комплексов тока и напряжения на ваттметре; б) по формуле UIcosφ. С помощью векторной диаграммы тока и напряжения, на которые реагирует ваттметр, пояснить определение угла φ = φ
u
–φ
i
.
4. Построить топографическую диаграмму, совмещенную с векторной диаграммой токов. При этом потенциал точки а, указанной на схеме, принять равным нулю.
L
1
= 5мГн
L
2
= 1,25мГн
С
2
= 0,4мкФ
R
3
= 100 Ом
f = 3180 Гц
е'
1
= 0
е"
1
= 169sin(ωt–180°) В
е'
2
= 0
е"
2
= 169sin(ωt) В
е'
3
= 240cos(ωt+45°) В
е"
3
= 169sin(ωt) В

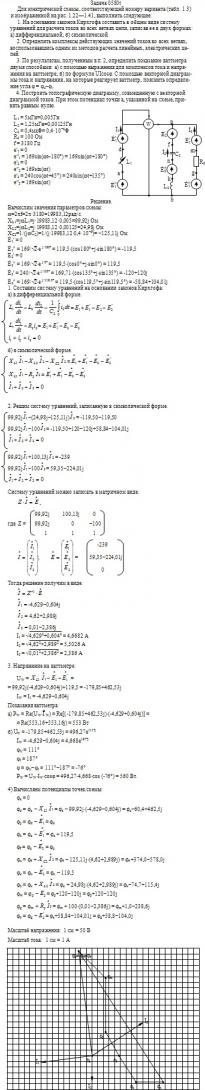

Макет решения задачи 0580t
