Задача 0564t
Для электрической схемы, соответствующей номеру варианта (табл. 1.3) и изображенной на рис. 1.22—1.41, выполнить следующее:
1. на основании законов Кирхгофа составить в общем виде систему уравнений для расчета токов во всех ветвях цепи, записав ее в двух формах: а) дифференциальной; б) символической.
2. Определить комплексы действующих значений токов во всех ветвях, воспользовавшись одним из методов расчета линейных, электрических цепей.
3. по результатам, полученным в п. 2, определить показание ваттметра двумя способами: а) с помощью выражения для комплексов тока и напряжения на ваттметре; б) по формуле UIcosφ. С помощью векторной диаграммы тока и напряжения, на которые реагирует ваттметр, пояснить определение угла φ = φ
u
–φ
i
.
4. Построить топографическую диаграмму, совмещенную с векторной диаграммой токов. При этом потенциал точки а, указанной на схеме, принять равным нулю.
7. Используя данные расчетов, записать выражение для мгновенного значения тока или напряжения. Построить график зависимости указанной величины от ωt.
L
1
= 6мГн
L
3
= 4мГн
С
1
= 0,8мкФ
С
3
= 0,2мкФ
R
2
= 100 Ом
f = 4000 Гц
е'
1
= 169cos(ωt+90°) В
е'
2
= 120sin(ωt–45°) В
е"
2
= 120sin(ωt+45°) В
е'
3
= 169sin(ωt) В
е"
3
= 169cos(ωt) В

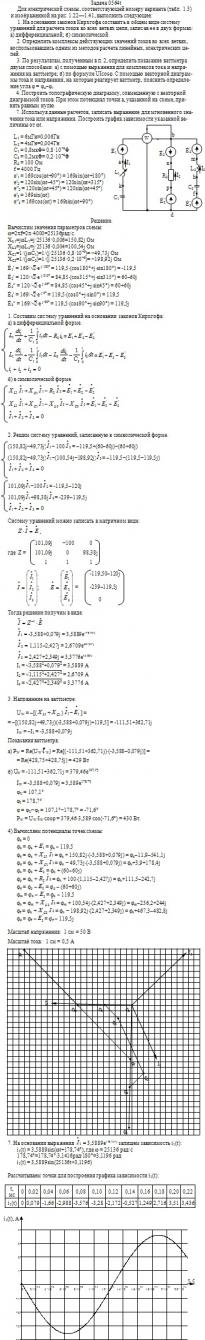

Макет решения задачи 0564t
