Задача 0560tДля электрической схемы, соответствующей номеру варианта (табл. 1.3) и изображенной на рис. 1.22—1.41, выполнить следующее:
1. на основании законов Кирхгофа составить в общем виде систему уравнений для расчета токов во всех ветвях цепи, записав ее в двух формах: а) дифференциальной; б) символической.
2. Определить комплексы действующих значений токов во всех ветвях, воспользовавшись одним из методов расчета линейных, электрических цепей.
3. по результатам, полученным в п. 2, определить показание ваттметра двумя способами: а) с помощью выражения для комплексов тока и напряжения на ваттметре; б) по формуле UIcosφ. С помощью векторной диаграммы тока и напряжения, на которые реагирует ваттметр, пояснить определение угла φ = φu–φi.
4. Построить топографическую диаграмму, совмещенную с векторной диаграммой токов. При этом потенциал точки а, указанной на схеме, принять равным нулю.
L1 = 2,08мГн
L3 = 5,27мГн
С1 = 1,51мкФ
С3 = 6,46мкФ
R2 = 65 Ом
f = 1300 Гц
е'1 = 0
е"1 = 141cos(ωt–80°) В
е'3 = 0
е"3 = 282sin(ωt–40°) В

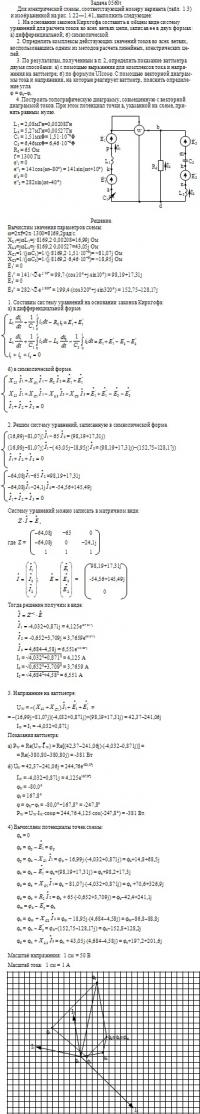

Макет решения задачи 0560t
