Задача 0524t
По данным, помешенным в табл. 5-3, выполнить следующее:
1. Рассчитать магнитную цепь методом двух узлов и определить величины, указанные в крайнем справа столбце этой таблицы.
2. по результатам, полученным в п.1, найти магнитное напряжение между двумя точками магнитной цепи, вычислив его один раз по пути, заданному ниже (п. 2 "Указаний к выбору варианта"), и другой раз по любому иному пути, выбранному по своему усмотрению. Полученные результаты сравнить между собой;
3. Для принятых в п.1 положительных направлений магнитных потоков и заданного направления м. д. с. составить систему уравнений по законам Кирхгофа.
Схематические изображения магнитопроводов с размещением намагничивающих катушек, способа их намотки на сердечник и положительных направлений токов в них проведены на рис. 5-1—5-20. Точки a, b, c находятся посередине каждого участка магнитопровода.
l
1
= 25 см
S
1
= 3,8 см
2
w
1
= 76
I
1
= 0,25 A
l
2
= 12 см
S
2
= 7,6 см
2
w
2
= 275
l
3
= 32 см
S
3
= 10,1 см
2
w
3
= 160
I
3
= 0,5 A
Ф
2
–Ф
1
= 20·10
–5
Вб
I
2
— ?
Ф
1
— ?

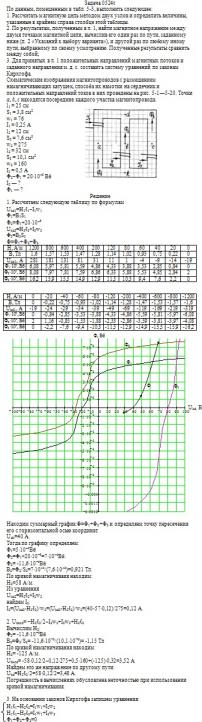

Макет решения задачи 0524t
Ответ:
в решении
Формат файла с решением:
doc
Цена:
350 руб.
