Задача 0493t
Трехфазный синхронный двигатель характеризуется следующими номинальными величинами: мощность Р
н
; частота вращения n; КПД η
н
; коэффициент мощности cosφ = 0,9 (φ<0). Соединение фаз обмотки якоря (статора) по схеме "звезда". Линейное напряжение в питающей сети U
л
; частота 50 Гц. Двигатель приводит во вращение компрессор, развивая мощность, равную номинальной. Ток в обмотке возбуждения установлен при этом так, что ЭДС Е
0
=1,4U
ф
, где U
ф
— фазное напряжение обмотки якоря. Определить число пар полюсов ротора и номинальный ток в фазе обмотки якоря. Построить для заданного режима работы двигателя векторную диаграмму, пренебрегая активным сопротивлением обмотки якоря. Исходя из построенной векторной диаграммы, определить значения угла сдвига фаз (между векторами U и Е
0
) при заданном режиме работы, падение напряжения в обмотке якоря и синхронное индуктивное сопротивление обмотки якоря. Задаваясь значениями Е
0
, равными 0,8; 1,2; 1,6; 1,8 U
ф
, и считая нагрузку двигателя неизменной, построить соответствующие векторные диаграммы и определить из них значения тока и угла сдвига фаз φ. Пользуясь приведенной в таблице характеристикой холостого хода Е
0
(I
в
), данной в процентах от соответствующих значений номинального режима, и принимая ЭДС Е
0
= 1,4 U
ф
за номинальное значение (100 %), определить процентные значения тока возбуждения для значений E
0
, указанных выше.
I
в
, %
50
80
100
150
200
Е
0
, %
58
87
100
120
132
Р
н
= 630 кВт; n = 1000 об/мин; η
н
= 94 %; cosφ = 0,9; U
л
= 6000 В; f = 50 Гц; Е
0
= 1,4U
ф
.

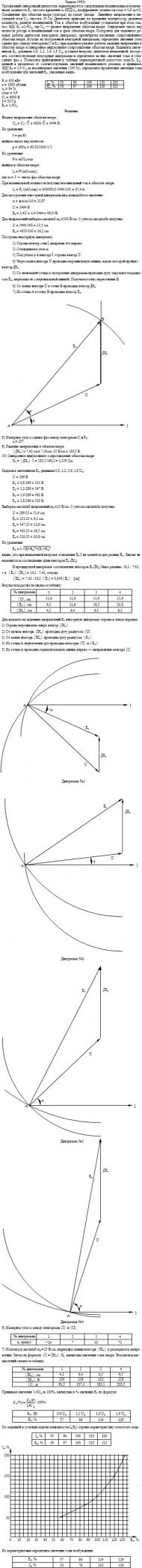

Макет решения задачи 0493t
Ответ:
в решении
Формат файла с решением:
doc
Цена:
90 руб.
