Задача 0416tТрехфазный трансформатор характеризуют следующие номинальные величины: мощность S_н; высшее (первичное) линейное напряжение U_1н; низшее (вторичное) линейное напряжение U_2н; КПД η_н. Процентное значение напряжения короткого замыкания u_к%; мощность потерь короткого замыкания Р_к.н (при токах в обмотках, равных номинальным). Схема соединения обмоток Y/Δ.
Определить: а) номинальные токи в обмотках трансформатора; б) фазные напряжения обмоток при холостом ходе; в) коэффициент трансформации фазных напряжений; г) мощность потерь холостого хода при cosφ₂=1; д) активную и реактивную составляющие напряжения короткого замыкания; е) процентное изменение вторичного напряжения при номинальной нагрузке и значениях угла φ₂ в пределах от –90° до +90°; ж) КПД трансформатора при коэффициенте загрузки 0,25; 0,5 и cosφ₂=0,8. Построить в общей системе координатных осей кривые U₂(I₂) при cos φ₂=0,8.
S_н = 20 кВ·А; U_1н = 6 кВ; U_2н = 400 В; η_н = 96,2 %; Р_к.н = 600 Вт; u_к = 5,5 %; β = 0,25; 0,5.

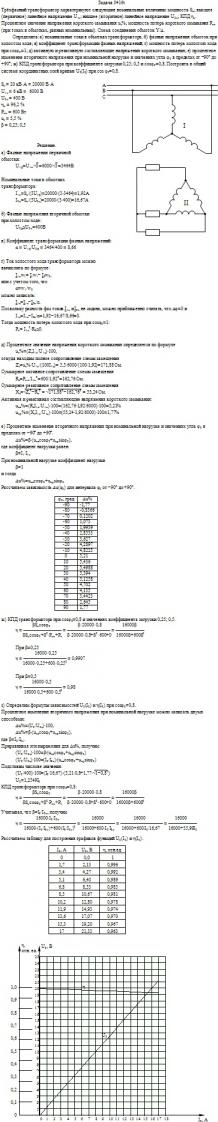

Макет решения задачи 0416t Макет - это уменьшенное изображение решения задачи

Ответ:в решении

Формат файла с решением:doc

Цена:350 руб.
