Задача 0309tВыключающий механизм приводится в действие при коротком замыкании между проводами в линии. Электромагнит отпускает защелку, освобождающую пружину выключающего механизма. Защелка отходит, когда ток, спадая достигает значения Iопт. Обмотка электромагнита обладает сопротивлением R и индуктивностью L; общее сопротивление проводов линии Rл; общее сопротивление проводов, остающихся в закороченной части линии, 0,25Rл; напряжение между проводами в начале линии равно U. на конце линия разомкнута. Определить, через какой промежуток времени после короткого замыкания придет в движение выключающий механизм. Построить кривую спадания тока в обмотке электромагнита в функции времени.
U = 24 В; Iопт = 12 А; R = 0,2 Ом; L = 0,5 Гн; Rл = 1,2 Ом.

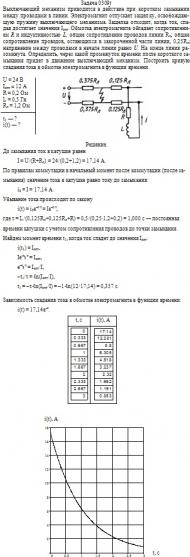

Макет решения задачи 0309t
Ответ:в решении
Формат файла с решением:doc
Цена:90 руб.
