Задача 0282t
К трёхфазной линии с линейным напряжением U
л
подключены: трехфазный симметричный приёмник, соединённый треугольником, и группа однофазных приёмников, соединённых по схеме "звезда" с нейтральным проводом. Комплексное сопротивления фазы симметричного приёмника задано: Z
ф
=Z
ф
е
jφф
. Мощности, потребляемые однофазными приемниками, равны Р
а
, Р
b
, P
c
при cosφ=1. Сопротивление нейтрального провода Z
N
пренебрежимо мало. Определить: а) фазные и линейные токи в приёмнике, соединённом треугольником; б) токи в однофазных приемниках; в) активную, реактивную и полную мощности на зажимах линии. Построить топографическую диаграмму напряжений и векторную диаграмму токов. Пользуясь векторной диаграммой токов, определить показание каждого из амперметров.
U
л
= 380 B; Z
ф
= 38 Ом; φ
ф
= 45 град; Р
а
= 1600 Вт; Р
b
= 3200 Вт; P
c
= 4800 Вт.

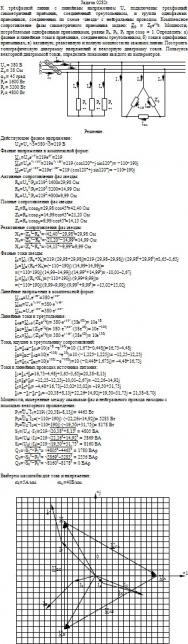

Макет решения задачи 0282t
Ответ:
в решении
Формат файла с решением:
doc
Цена:
280 руб.
