Задача 0280t
К трёхфазной линии с линейным напряжением U
л
подключены: трехфазный симметричный приёмник, соединённый треугольником, и группа однофазных приёмников, соединённых по схеме "звезда" с нейтральным проводом. Комплексное сопротивления фазы симметричного приёмника задано: Z
ф
=Z
ф
е
jφф
. Мощности, потребляемые однофазными приемниками, равны Р
а
, Р
b
, P
c
при cosφ=1. Сопротивление нейтрального провода Z
N
пренебрежимо мало. Определить: а) фазные и линейные токи в приёмнике, соединённом треугольником; б) токи в однофазных приемниках; в) активную, реактивную и полную мощности на зажимах линии. Построить топографическую диаграмму напряжений и векторную диаграмму токов. Пользуясь векторной диаграммой токов, определить показание каждого из амперметров.
U
л
= 220 B; Z
ф
= 22 Ом; φ
ф
= 30 град; Р
а
= 2000 Вт; Р
b
= 4000 Вт; P
c
= 6000 Вт.

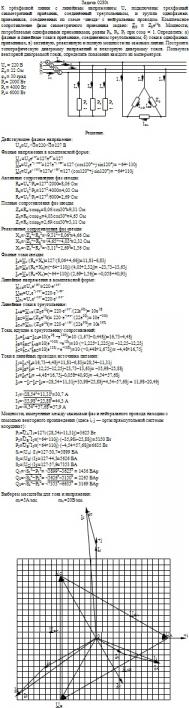

Макет решения задачи 0280t
Ответ:
в решении
Формат файла с решением:
doc
Цена:
280 руб.
