Задача 0234t
В цепи рис. 60 активные и реактивные сопротивления в параллельных ветвях соответственно равны R
l
, Х
1
, R
2
, X
2
, сопротивления в неразветвленной части цепи R
0
, X
0
. Ток, измеренный амперметром A (электромагнитной системы), равен I
2
. Определить методом комплексных чисел показания вольтметра (электромагнитной системы) и обоих ваттметров. Составить баланс активных мощностей. Построить векторную диаграмму.
I
2
= 3 B; R
0
= 1 Ом; X
0
= 1 Ом; R
1
= 4 Ом; X
1
= 3 Ом; R
2
= 4 Ом.

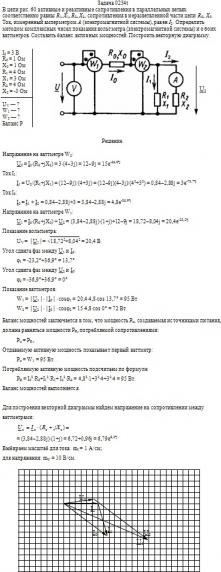

Макет решения задачи 0234t
Ответ:
U
V
= 20,4 B; W
1
= 95 Вт; W
2
= 72 Вт
Формат файла с решением:
doc
Цена:
100 руб.
