Задача 0222t

ТОЭ

Задача 0222tВ цепи активные и реактивные сопротивления параллельных ветвей соответственно равны R₁, X₁, R₂, X₂, R₃, X₃. Сопротивление в неразветвленной части цепи R₀, X₀. К зажимам цепи приложено синусоидальное напряжение u = √2·U·sin 314t. Определить показания амперметров, активную мощность и коэффициент мощности на входе цепи.
U = 120 B; R₀ = 6 Ом; Х₀ = -8 Ом; R₁ = 8 Ом; Х₁ = -6 Ом; R₂ = 16 Ом; Х₂ = 12 Ом; R₃ = 4 Ом; Х₃ = 3 Ом; R₄ = 2 Ом.

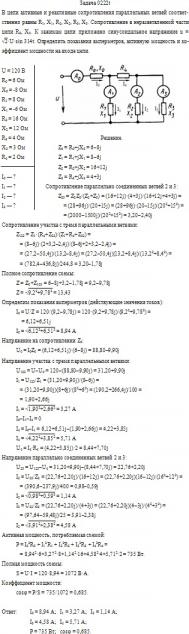

Макет решения задачи 0222t Макет - это уменьшенное изображение решения задачи

Ответ:I₀ = 8,94 A; I₁ = 3,27 A; I₂ = 1,14 A; I₃ = 4,58 A; I₄ = 5,71 A; P = 735 Вт; cosφ = 0,685

Формат файла с решением:doc

Цена:100 руб.
