Задача 0053t

ТОЭ

Задача 0053tЦепь питается от двух последовательно соединенных источников с ЭДС E₁ и Е₂. Внутренние сопротивления их соответственно равны R_вт1, R_вт2, сопротивление линии R_л, сопротивление нагрузки R_н. Определить ток в цепи, мощность нагрузки и мощность потерь в источниках и пинии. Затем эти источники соединяются параллельно и через линию питают ту же нагрузку. Для вновь полученной цепи найти токи источников и нагрузки, мощность нагрузки и напряжение на нагрузке. Для обоих случаев изобразить схему цепи.
Е₁ = 100 В; Е₂ = 80 В; R_вт1 = 0,3 Ом; R_вт2 = 0,2 Ом; R_л = 0,8 Ом; R_н = 22 Ом.

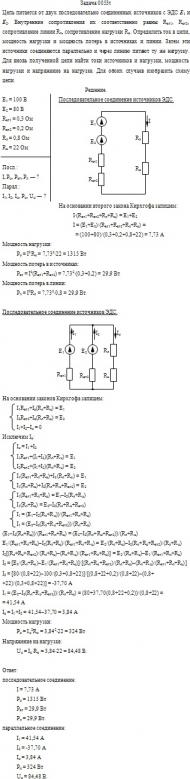

Макет решения задачи 0053t Макет - это уменьшенное изображение решения задачи

Ответ:последовательное соединение:
I = 7,73 A; Р_н = 1315 Вт; Р_вт = 29,9 Вт; Р_л = 29,9 Вт;
параллельное соединение:
I₁ = 41,54 A; I₂ = -37,70 A; I_н = 3,84 A; Р_н = 324 Вт; U<

Формат файла с решением:doc
