Задача 0052t

ТОЭ

Задача 0052tЦепь питается от двух последовательно соединенных источников с ЭДС E₁ и Е₂. Внутренние сопротивления их соответственно равны R_вт1, R_вт2, сопротивление линии R_л, сопротивление нагрузки R_н. Определить ток в цепи, мощность нагрузки и мощность потерь в источниках и пинии. Затем эти источники соединяются параллельно и через линию питают ту же нагрузку. Для вновь полученной цепи найти токи источников и нагрузки, мощность нагрузки и напряжение на нагрузке. Для обоих случаев изобразить схему цепи.
Е₁ = 90 В; Е₂ = 70 В; R_вт1 = 0,25 Ом; R_вт2 = 0,15 Ом; R_л = 0,6 Ом; R_н = 20 Ом.

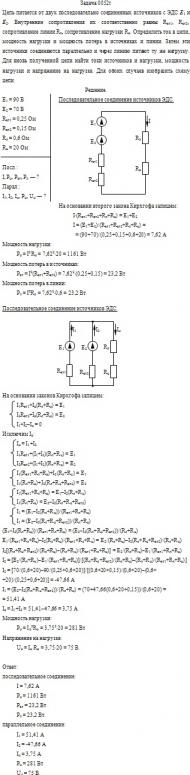

Макет решения задачи 0052t Макет - это уменьшенное изображение решения задачи

Ответ:последовательное соединение:
I = 7,62 A; Р_н = 1161 Вт; Р_вт = 23,2 Вт; Р_л = 23,2 Вт;
параллельное соединение:
I₁ = 51,41 A; I₂ = -47,66 A; I_н = 3,75 A; Р_н = 281 Вт; U<

Формат файла с решением:doc
