Задача 0313g

Гидравлика

Задача 0313gКруглое отверстие между двумя резервуарами закрыто конической крышкой с размерами D и L. Закрытый резервуар заполнен водой, а открытый — жидкостью Ж. В закрытом резервуаре сверху присоединен мановакуумметр MV, который показывает манометрическое давление p_m или вакуум p_в. Температуры жидкостей 20?С, глубины h и H. Определить силу, срезающую болты А, и горизонтальную силу, действующую на крышку. Силой тяжести пренебречь. Векторы сил показать на схеме.
Круглое отверстие между двумя резервуарами закрыто конической крышкой

Ж — бензин
D = 880мм = 0,88м
L = 620мм = 0,62м
h = 1,6м
H = 1,85м
р_м = 31,3кПа = 31300Па
t = 20?C

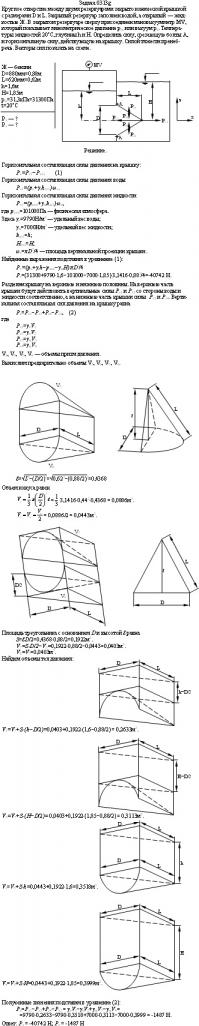

Макет решения задачи 0313g Макет - это уменьшенное изображение решения задачи

Ответ:P_x = -40742 Н; Р_z = -1487

Формат файла с решением:doc

Цена:70 руб.
