Задача 0278g

Гидравлика

Задача 0278gКруглое отверстие между двумя резервуарами закрыто конической крышкой с размерами D и L. Закрытый резервуар заполнен водой, а открытый — жидкостью Ж. В закрытом резервуаре сверху присоединен мановакуумметр MV, который показывает манометрическое давление p_m или вакуум p_в. Температуры жидкостей 20?С, глубины h и H. Определить силу, срезающую болты А, и горизонтальную силу, действующую на крышку. Силой тяжести пренебречь. Векторы сил показать на схеме.
Круглое отверстие между двумя резервуарами закрыто конической крышкой

Ж — Керосин Т-2
D = 615мм = 0,615м
L = 550мм = 0,55м
h = 1,82м
H = 2,25м
р_м = 31,5кПа = 31500Па
t = 20°C

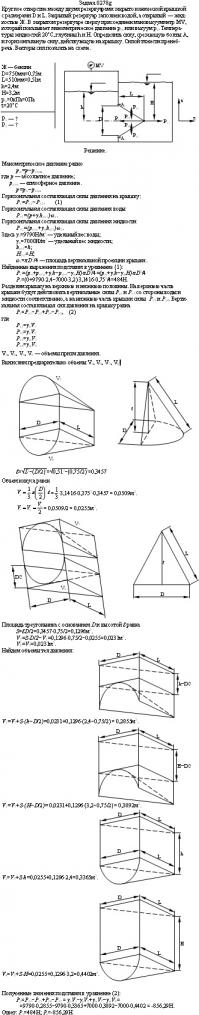

Макет решения задачи 0278g Макет - это уменьшенное изображение решения задачи

Ответ:P_x=9700Н; Р_z=-761H

Формат файла с решением:doc

Цена:70 руб.
