Задача 0277g

Гидравлика

Задача 0277gКруглое отверстие между двумя резервуарами закрыто конической крышкой с размерами D и L. Закрытый резервуар заполнен водой, а открытый — жидкостью Ж. В закрытом резервуаре сверху присоединен мановакуумметр MV, который показывает манометрическое давление p_m или вакуум p_в. Температуры жидкостей 20?С, глубины h и H. Определить силу, срезающую болты А, и горизонтальную силу, действующую на крышку. Силой тяжести пренебречь. Векторы сил показать на схеме.
Круглое отверстие между двумя резервуарами закрыто конической крышкой

Ж — нефть
D = 390мм = 0,39м
L = 330мм = 0,33м
h = 1,69м
H = 1,9м
р_м = 33,7кПа = 33700Па
t = 20?C

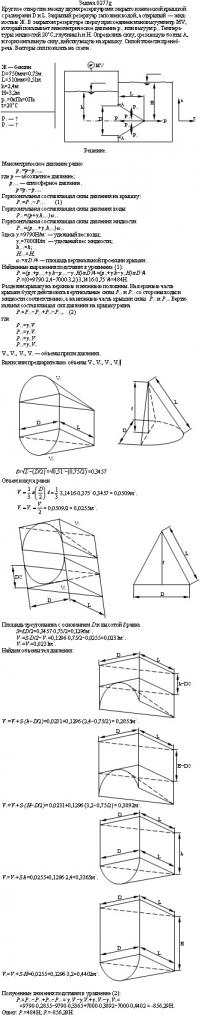

Макет решения задачи 0277g Макет - это уменьшенное изображение решения задачи

Ответ:P_x= -8106Н; Р_z = -178

Формат файла с решением:doc

Цена:70 руб.
