Задача 0236g

Гидравлика

Задача 0236gДва одинаковых центробежных насоса работают на один трубопровод длиной l и диаметром d и подают воду на геодезическую высоту H_г. Определить напор и подачу (рабочую точку) при параллельной и последовательной их работе. Коэффициент λ = 0,028, Σξ_г = 35. Для построения характеристики насоса использовать таблицу 3.
Таблица. Данные для построения характеристики насоса.

Q, м³/с	0	0,2Q₀	0,4Q₀	0,6Q₀	0,8Q₀	1,0Q₀
Н, м	1,0Н₀	1,05Н₀	1,0Н₀	0,88Н₀	0,65Н₀	0,35Н₀

γ = 9790 Н/м³ — удельный вес воды
H_г = 26 м
d = 100 мм = 0,1 м
l = 120 м
Q₀ = 0,045 м³/c
H₀ = 60 м
λ = 0,028
Σξ_м= 35

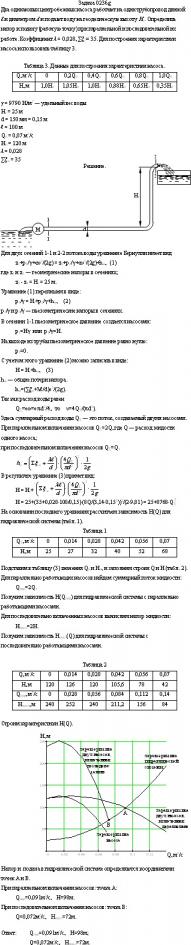

Макет решения задачи 0236g Макет - это уменьшенное изображение решения задачи

Ответ:Q_пар = 0,025 м³/с, Н = 61 м; Q = 0,033 м³/с, Н_посл = 88 м

Формат файла с решением:doc
