Задача AJHelВоссоздать схему соответственно одному из графов, приведенных на рис. 1.19. Граф и типы элементов выбирают из табл. 1.4 по назначенному варианту. Параметры элементов имеют такие значения:
R1 = (n+m) = (0+9) = 9 Ом;
R2 = n = 0 Ом;
R3 = m = 9 Ом;
R4 = (m+0,5n) = (9+0,5·0) = 9 Ом;
R5 = (0,25n+m) = (0,25·0+2·9) = 18 Ом;
R6 = ∞;
R7=0;
E = n = 0 B;
J = 0,25m = 0,25·9 = 2,25 A.
Необходимо:
1. Определить эквивалентное сопротивление цепи в постоянном режиме относительно зажимов идеального источника напряжения, считая задающий ток идеального источника тока равным нулю.
2. Определить эквивалентное сопротивление цепи в постоянном режиме относительно зажимов идеального источника тока, считая задающее напряжение идеального источника напряжения равным нулю.

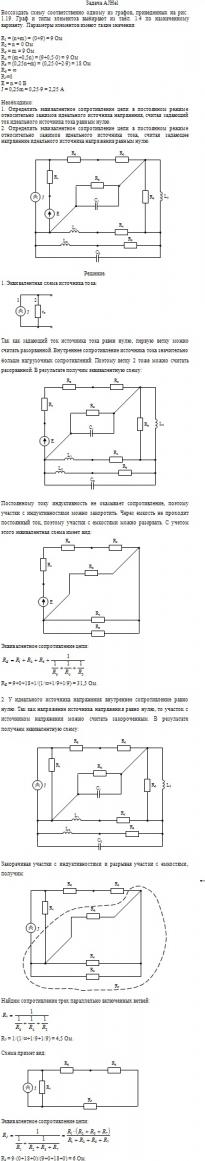

Макет решения задачи AJHel Макет - это уменьшенное изображение решения задачи
