Задача ABVel

Электроника

Задача ABVelВ схеме транзистор находится в состоянии насыщения, конденсатор С разряжен. Даны значения R_К, С, t₁, R_С и Е_К. В момент времени t=0 транзистор закрывается отрицательным импульсом продолжительностью t₁, а потом снова входит в состояние насыщения. Написать формулу, согласно которой изменяется напряжение на конденсаторе, если транзистор не пропускает ток. Найти напряжение на конденсаторе в момент времени t=t₁. Написать формулу, согласно которой изменяется напряжение на конденсаторе при t≥t₁. Начертить график зависимости напряжения на конденсаторе от времени.

Вариант	R_К, кОм	С, мкФ	t₁, мс	R_С, кОм	Е_К, В
23	2,8	0,15	0,6	0,45	10

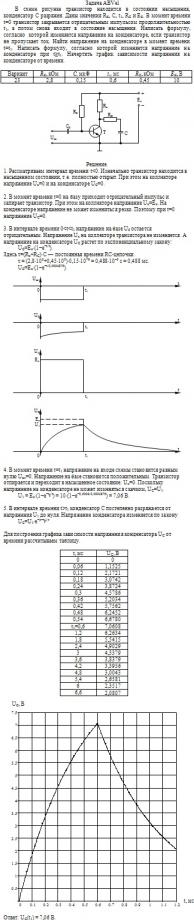

Макет решения задачи ABVel Макет - это уменьшенное изображение решения задачи

Ответ:U_C(t₁) = 7,06 B

Формат файла с решением:doc

Цена:200 руб.
