Задача ABFelВ схеме транзистор находится в состоянии насыщения, конденсатор С разряжен. Даны значения R_К, С, t₁, R_С и Е_К. В момент времени t=0 транзистор закрывается отрицательным импульсом продолжительностью t₁, а потом снова входит в состояние насыщения. Написать формулу, согласно которой изменяется напряжение на конденсаторе, если транзистор не пропускает ток. Найти напряжение на конденсаторе в момент времени t=t₁. Написать формулу, согласно которой изменяется напряжение на конденсаторе при t≥t₁. Начертить график зависимости напряжения на конденсаторе от времени.

Вариант	R_К, кОм	С, мкФ	t₁, мс	R_С, кОм	Е_К, В
7	4,0	0,35	1,5	0,5	13,2

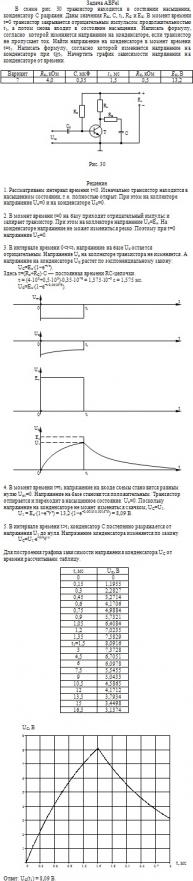

Макет решения задачи ABFel Макет - это уменьшенное изображение решения задачи

Ответ:U_C(t₁) = 8,09 B
