визначити струми гілках

---

Задача ALKel

В схемі мал. 5 визначити струми в гілках кола методом двох вузлів.
Е₁ = 4 В, Е₂ = 6 В, Е₃ = 5 В, R₁ = 2 Ом, R₂ = 4 Ом, R₃ = 2 Ом

Решение

---

Задача ALLel

В схемі мал. 6 визначити струми в гілках схеми. Рішення виконувати в комплексній формі.
U = 141 В, R = 6 Ом, X_L = 4 Ом, X_C1 = 2 Ом, X_C2 = 2 Ом
.

Решение

---

Задача ALMel

В схемі мал. 5 визначити струми в гілках кола методом двох вузлів.
Е₁ = 6 В, Е₂ = 8 В, Е₃ = 10 В, R₁ = 4 Ом, R₂ = 4 Ом, R₃ = 5 Ом
.

Решение

---

Задача ALNel

В схемі мал. 6 визначити струми в гілках схеми. Рішення виконувати в комплексній формі.
U = 70,7 В, R = 16 Ом, X_L = 8 Ом, X_C1 = 4 Ом, X_C2 = 4 Ом
.

Решение

---

Задача ALOel

В схемі мал. 5 визначити струми в гілках кола методом двох вузлів.
Е₁ = 10 В, Е₂ = 12 В, Е₃ = 8 В, R₁ = 5 Ом, R₂ = 6 Ом, R₃ = 8 Ом
.

Решение

---

Задача ALPel

В схемі мал. 6 визначити струми в гілках схеми. Рішення виконувати в комплексній формі.
U = 50 В, R = 3 Ом, X_L = 4 Ом, X_C1 = 6 Ом, X_C2 = 8 Ом
.

Решение

---

Задача ALQel

В схемі мал. 5 визначити струми в гілках кола методом двох вузлів.
Е₁ = 2 В, Е₂ = 4 В, Е₃ = 3 В, R₁ = 2 Ом, R₂ = 0,5 Ом, R₃ = 1,5 Ом
.

Решение

---

Задача ALRel

В схемі мал. 6 визначити струми в гілках схеми. Рішення виконувати в комплексній формі.
U = 141 В, R = 6 Ом, X_L = 4 Ом, X_C1 = 2 Ом, X_C2 = 2 Ом
.

Решение

---

Задача ALSel

В схемі мал. 5 визначити струми в гілках кола методом двох вузлів.
Е₁ = 12 В, Е₂ = 14 В, Е₃ = 16 В, R₁ = 6 Ом, R₂ = 7 Ом, R₃ = 6 Ом
.

Решение

---

Задача ALTel

В схемі мал. 6 визначити струми в гілках схеми. Рішення виконувати в комплексній формі.
U = 10 В, R = 8 Ом, X_L = 4 Ом, X_C1 = 6 Ом, X_C2 = 12,4 Ом
.

Решение

---

Задача ALUel

В схемі мал. 5 визначити струми в гілках кола методом двох вузлів.
Е₁ = 20 В, Е₂ = 22 В, Е₃ = 30 В, R₁ = 10 Ом, R₂ = 8 Ом, R₃ = 15 Ом
.

Решение

---

Задача ALVel

В схемі мал. 6 визначити струми в гілках схеми. Рішення виконувати в комплексній формі.
U = 120 В, R = 24 Ом, X_L = 10 Ом, X_C1 = 6 Ом, X_C2 = 17 Ом
.

Решение

---

Задача ALWel

В схемі мал. 5 визначити струми в гілках кола методом двох вузлів.
Е₁ = 1 В, Е₂ = 0,8 В, Е₃ = 1,2 В, R₁ = 0,5 Ом, R₂ = 0,6 Ом, R₃ = 0,4 Ом
.

Решение

---

Задача ALXel

В схемі мал. 6 визначити струми в гілках схеми. Рішення виконувати в комплексній формі.
U = 96 В, R = 16 Ом, X_L = 6 Ом, X_C1 = 8 Ом, X_C2 = 6 Ом
.

Решение

---

Задача ALYel

В схемі мал. 5 визначити струми в гілках кола методом двох вузлів.
Е₁ = 30 В, Е₂ = 10 В, Е₃ = 50 В, R₁ = 20 Ом, R₂ = 10 Ом, R₃ = 25 Ом
.

Решение

---

Задача ALZel

В схемі мал. 6 визначити струми в гілках схеми. Рішення виконувати в комплексній формі.
U = 141 В, R = 6 Ом, X_L = 4 Ом, X_C1 = 2 Ом, X_C2 = 2 Ом
.

Решение

---

Задача AKEel

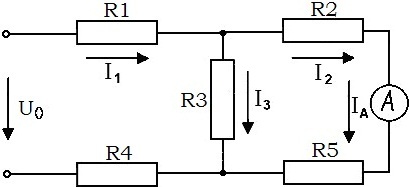

В схемі мал. 1 визначити струм в гілках та параметр під питанням (?).
І_А = 10 Ом, R₁ = 10 Ом, R₂ = 12 Ом, R₃ = 14 Ом, R₄ = 14 Ом.
.

Решение

---

Задача AKGel

В схемі мал. 1 визначити струм в гілках та параметр під питанням (?).
U₀ = 100 В, R₁ = 12 Ом, R₂ = 9 Ом, R₃ = 6 Ом, R₄ = 6 Ом
.

Решение

---

Задача AKIel

В схемі мал. 1 визначити струм в гілках та параметр під питанням (?).
U₀ = 10 В, R₁ = 10 Ом, R₂ = 20 Ом, R₃ = 60 Ом, R₄ = 60 Ом
.

Решение

---

Задача AKKel

В схемі мал. 1 визначити струм в гілках та параметр під питанням (?).
І_А = 5 Ом, R₁ = 5 Ом, R₂ = 3 Ом, R₃ = 1 Ом, R₄ = 1 Ом
.

Решение

---

Задача AKMel

В схемі мал. 1 визначити струм в гілках та параметр під питанням (?).
U₀ = 6 В, R₁ = 1 Ом, R₂ = 2 Ом, R₃ = 2 Ом, R₄ = 2 Ом
.

Решение

---

Задача AKOel

В схемі мал. 1 визначити струм в гілках та параметр під питанням (?).
І_А = 2 Ом, R₁ = 5 Ом, R₂ = 6 Ом, R₃ = 5 Ом, R₄ = 5 Ом
.

Решение

---

Задача AKQel

В схемі мал. 1 визначити струм в гілках та параметр під питанням (?).
U₀ = 10 В, R₁ = 1,2 Ом, R₂ = 2,4 Ом, R₃ = 2,4 Ом, R₄ = 2,4 Ом
.

Решение

---

Задача AKSel

В схемі мал. 1 визначити струм в гілках та параметр під питанням (?).
І_А = 6 Ом
R₁ = 4,5 Ом, R₂ = 1,5 Ом, R₃ = 1,5 Ом, R₄ = 1,5 Ом
.

Решение

---
