схема ключа биполярном транзисторе

---

Задача AFUel

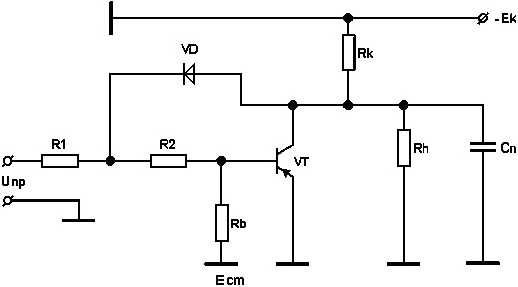

Вычислить элементы схемы ключа на биполярном транзисторе. Первоначальные данные для самостоятельных расчетов взять из табл.

Вариант	Uвх, В	tU, мс	Rвх, кОм	Uвых min, В	Rн, кОм	Сн, пф	S
12	3	40	3	6	3	85	2,0

.

Решение

---

Задача AFVel

Вычислить элементы схемы ключа на биполярном транзисторе. Первоначальные данные для самостоятельных расчетов взять из табл.

Вариант	Uвх, В	tU, мс	Rвх, кОм	Uвых min, В	Rн, кОм	Сн, пф	S
25	5	40	2	10	4	110	1,8

.

Решение

---

Задача AGFel

По семейству выходных характеристик транзистора КТ312А в схеме с общим эмиттером (рис. 15.3) определить значение коэффициентов усиления тока базы h_21Э при напряжении на коллекторе U_К=15 В для токов базы I_б=0,2; 0,4; 0,6; 0,8 мА. Построить график зависимости h_21Э=f(I_К).

Решение

---
