Задача AGWel

Рассчитайте, какой ток течет через катушку индуктивности 250 милигенри, когда к ней приложено напряжение 12 вольт с частотой 50 герц?

Решение

Задача AGGel

Лабораторная работа №1
Активные и пассивные элементы в линейных электрических цепях
Отчет

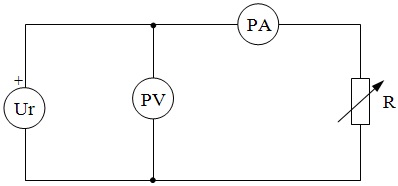

1. Собрана схема для снятия вольт-амперной характеристики источника постоянного напряжения рис.1.

2. Изменяя сопротивление резистора R, несколько раз измеряем ток в цепи и напряжение на резисторе. Результаты заносим в таблицу 1.
3. Вычисляем ЭДС и внутреннее сопротивление источник питания по формуле:
4. Строим вольт-амперную характеристику источника постоянного напряжения по данным таблицы 1.

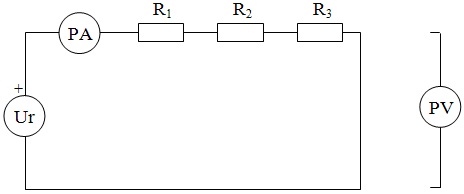

5. Собрана схема для исследования последовательного соединения потребителей во время включения на постоянное напряжение рис.2.

6. Измеряем напряжение на каждом сопротивлении. Результаты заносим в таблицу 2.
7. Вычисляем сопротивления по закону Ома:

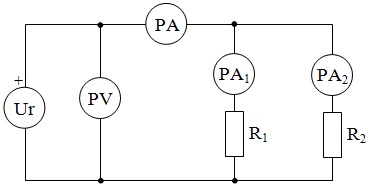

8. Собрана схема для исследования параллельного соединения потребителей во время включения на постоянное напряжение рис.3.

9. Результаты измерений заносим в таблицу 3.

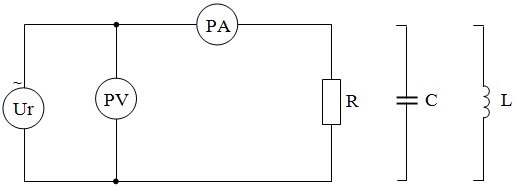

10. Собрана схема для снятия вольт-амперной характеристики резистора, емкости и катушки индуктивности во время включения ее на синусоидальное напряжение.

11. Изменяя напряжение, измеряем несколько значений тока через резистор R в пределах от 0,1 до 1,0 А. Результаты заносим в таблицу 4.
12. Вместо резистора в схему включаем емкость и тоже, изменяя напряжение, измеряем несколько значений тока через С в пределах от 0,1 до 1,0 А. Результаты заносим в таблицу 4.
13. Вместо емкости в схему включаем катушку индуктивности и тоже, изменяя напряжение, измеряем несколько значений тока через L в пределах от 0,1 до 1,0 А. Результаты заносим в таблицу 4.
14. Строим вольт-амперные характеристики каждого пассивного элемента.

Решение

Задача AGHel

Лабораторная работа №2
Исследование свойств и характеристик неразветвленной цепи переменного тока
Отчет

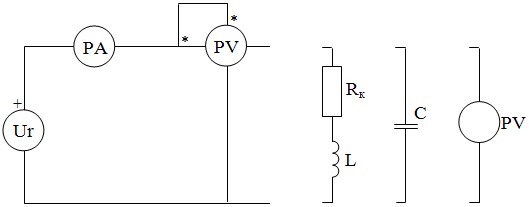

1. Собрана схема для экспериментального определения резонансного значения емкости, рис.1.

2. По очереди включая катушку индуктивности и конденсатор, измеряем величины, указанные в таблице 1. Результаты измерений заносим в таблицу.

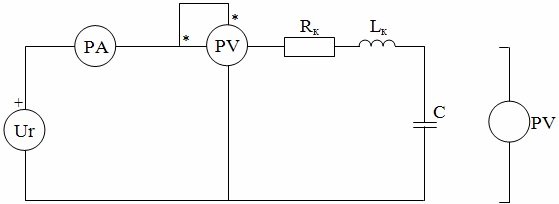

3. Составляем схему для исследования режима резонанса напряжений, рис. 2.

4. Изменяя индуктивность от минимального значения до максимального, измеряем величины, указанные в таблице 2. Записываем показания всех измерительных приборов в таблицу 2 для нескольких значений индуктивности.

Решение

Задача AJPel

Методом узловых напряжений найти напряжения и токи ветвей цепи, которая была составлена в задаче 1.4. Для этого необходимо:
1. Составить и решить систему узловых уравнений относительно сложных узлов, которые не могут быть устранены.
2. Определить токи и напряжения всех элементов, включая токи индуктивностей и напряжения емкостей.
3. Проверить правильность расчетов путем составления ЗТК для всех узлов цепи.
R1 = 9 Ом; R2 = 1 Ом; R3 = 8 Ом; R4 = 8,5 Ом; R5 = 16,25 Ом; R6 = ∞; R7 = 0; E = 1 B; J = 2 A.

Решение

Задача AJQel

Методом узловых напряжений найти напряжения и токи ветвей цепи, которая была составлена в задаче 1.4. Для этого необходимо:
1. Составить и решить систему узловых уравнений относительно сложных узлов, которые не могут быть устранены.
2. Определить токи и напряжения всех элементов, включая токи индуктивностей и напряжения емкостей.
3. Проверить правильность расчетов путем составления ЗТК для всех узлов цепи.
R1 = 5 Ом; R2 = 2 Ом; R3 = 3 Ом; R4 = 4 Ом; R5 = 6,5 Ом; R6 = ∞; R7= 0; E = 2 B; J = 0,75 A.

Решение
